产品名称：SQ型磁芯
|
|
|
产品详情
|
|
|
| Product Name |

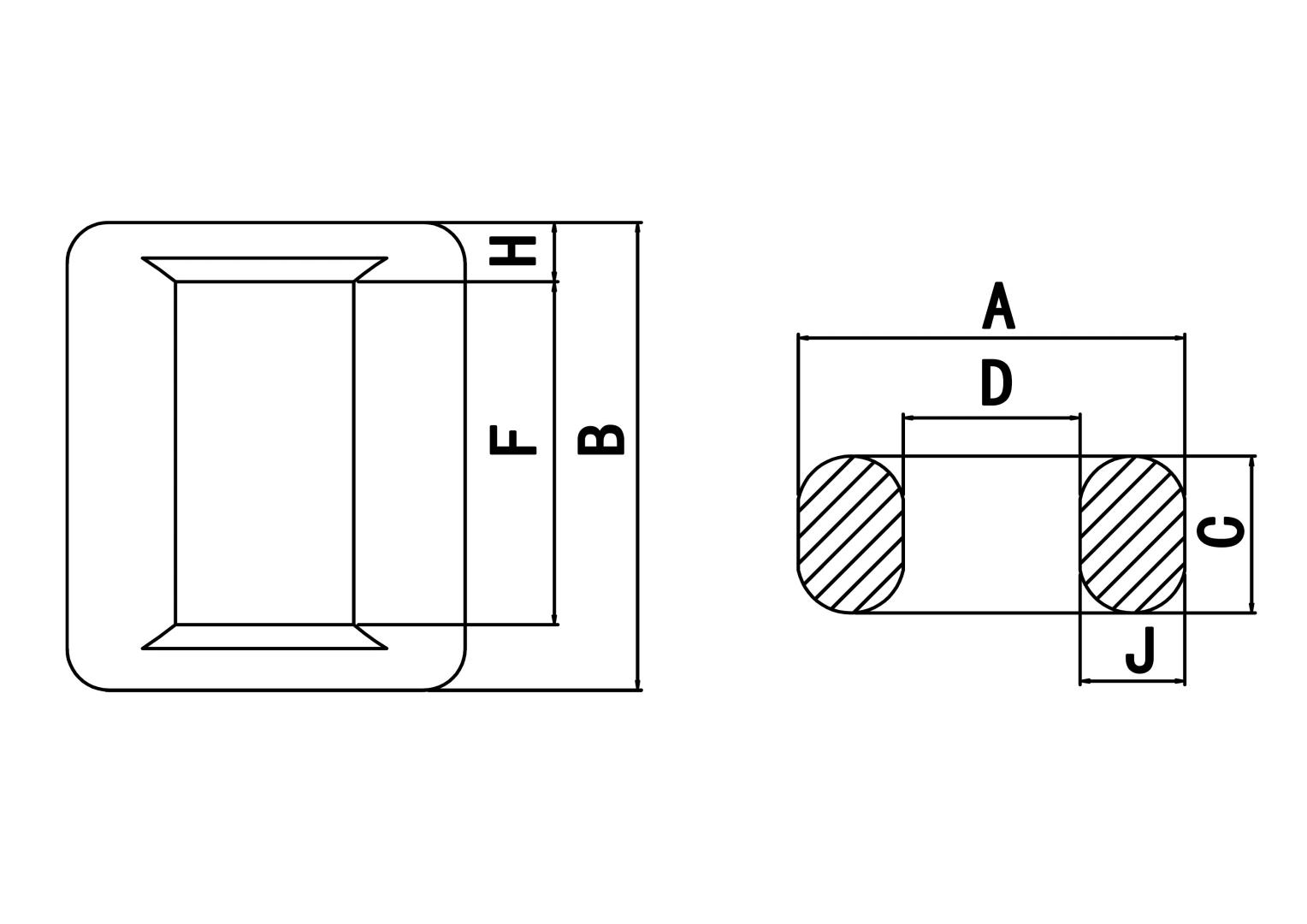

| A | B | C | D | F | J | H | Wt/g | 材质 | | SQ1010 | 未涂装尺寸 | 10.3±0.3 | 10.3±0.3 | 3.4±0.1 | 4.45±0.3 | 6.4±0.3 | 2.95±0.2 | 2±0.2 | 1.15 | HR5K HR7K HR10K HR12K HR15K | | 涂装尺寸 | 10.6±0.3 | 10.6±0.3 | 3.6±0.3 | 4.3±0.3 | 6.2±0.3 | 3.2±0.3 | 2.2±0.3 | 1.20 | | SQ1112 | 未涂装尺寸 | 11.0±0.3 | 12.4±0.3 | 4.7±0.3 | 4.8±0.3 | 6.8±0.3 | 3.8±0.1 | 2.1±0.1 | 2.35 | | 涂装尺寸 | 12.9±0.4 | 11.6±0.3 | 5.0±0.3 | 10.5±0.3 | 6.6±0.3 | 4.2±0.3 | 2.5±0.3 | 2.45 | SQ1210
| 未涂装尺寸 | 11.9±0.3 | 9.7±0.3 | 4.4±0.3 | 5.2±0.3 | 6.9±0.3 | 3.3±0.2 | 1.35±0.2 | 1.49 | | 涂装尺寸 | 12.1±0.3 | 10.0±0.3 | 4.7±0.3 | 5.0±0.3 | 6.7±0.3 | 3.5±0.2 | 1.6±0.2 | 1.57 | | SQ1212 | 未涂装尺寸 | 12±0.3 | 12.5±0.3 | 4.4±0.2 | 5±0.3 | 8.9±0.3 | 3.5±0.1 | 1.8±0.1 | 2.05 | | 涂装尺寸 | 12.3±0.3 | 12.9±0.3 | 4.65±0.2 | 4.8±0.3 | 8.5±0.3 | 3.7±0.3 | 2.1±0.2 | 2.15 | | SQ1212A | 未涂装尺寸 | 12.4±0.3 | 12.9±0.3 | 4.7±0.2 | 4.6±0.3 | 8.7±0.3 | 3.9±0.3 | 2.1±0.3 | 2.50 | | 涂装尺寸 | 12.7±0.3 | 13.2±0.3 | 4.9±0.2 | 4.4±0.3 | 8.6±0.3 | 4.1±0.3 | 2.3±0.3 | 2.60 | | SQ1414 | 未涂装尺寸 | 14.6±0.3 | 14.1±0.3 | 5.8±0.2 | 5.2±0.3 | 9.7±0.3 | 4.7±0.3 | 2.2±0.3 | 3.80 | | 涂装尺寸 | 14.9±0.3 | 14.40±0.3 | 6.1±0.2 | 5.0±0.3 | 9.5±0.3 | 4.9±0.3 | 2.5±0.3 | 3.90 | | SQ1514 | 未涂装尺寸 | 15.2±0.3 | 13.8±0.3 | 6.0±0.3 | 6.2±0.3 | 9.6±0.3 | 4.5±0.1 | 2.1±0.2 | 3.50 | | 涂装尺寸 | 15.3±0.3 | 13.9±0.3 | 6.1±0.3 | 5.8±0.3 | 9.3±0.3 | 4.7±0.1 | 2.3±0.2 | 3.89 | | SQ1515 | 未涂装尺寸 | 15.2±0.3 | 15.2±0.3 | 6±0.2 | 6.2±0.3 | 11.2±0.3 | 4.5±0.1 | 2.05±0.1 | 4.15 | | 涂装尺寸 | 15.5±0.5 | 15.5±0.5 | 6.2±0.2 | 5.9±0.3 | 11±0.3 | 4.8±0.3 | 2.2±0.3 | 4.30 | | SQ1520 | 未涂装尺寸 | 15.4±0.3 | 21.2±0.3 | 5.9±0.2 | 6.3±0.3 | 16.2±0.3 | 4.6±0.1 | 2.4±0.1 | 5.82 | | 涂装尺寸 | 15.7±0.3 | 21.5±0.3 | 6.2±0.2 | 5.9±0.3 | 16.0±0.3 | 4.8±0.1 | 2.7±0.1 | 5.95 | | SQ1918 | 未涂装尺寸 | 18.6±0.3 | 19.3±0.3 | 5.9±0.2 | 8.5±0.3 | 14±0.3 | 5.05±0.2 | 2.55±0.2 | 5.80 | | 涂装尺寸 | 18.9±0.4 | 19.6±0.4 | 6.2±0.2 | 8.2±0.3 | 13.6±0.4 | 5.3±0.2 | 2.8±0.3 | 6.00 | | SQ2018 | 未涂装尺寸 | 18.7±0.3 | 20.7±0.3 | 5.7±0.2 | 7.9±0.3 | 13.7±0.3 | 5.4±0.3 | 3.5±0.3 | 6.30 | | 涂装尺寸 | 19.0±0.3 | 21.0±0.3 | 6.0±0.2 | 7.7±0.3 | 13.5±0.3 | 5.6±0.3 | 2.8±0.3 | 6.59 | | SQ2118 | 未涂装尺寸 | 18.0±0.4 | 21±0.4 | 6.5±0.2 | 7.0±0.3 | 14.8±0.3 | 5.45±0.3 | 3.05±0.3 | 7.45 | | 涂装尺寸 | 18.3±0.4 | 21.4±0.4 | 6.8±0.2 | 6.9±0.3 | 14.7±0.3 | 5.7±0.3 | 3.4±0.3 | 7.95 | | SQ2118A | 未涂装尺寸 | 18.3±0.4 | 21.3±0.4 | 5.9±0.2 | 8.0±0.3 | 14.8±0.3 | 5.15±0.3 | 3.25±0.3 | 6.82 | | 涂装尺寸 | 18.6±0.4 | 21.5±0.4 | 6.2±0.2 | 7.8±0.3 | 14.5±0.3 | 5.3±0.3 | 3.5±0.3 | 7.29 | | SQ2318 | 未涂装尺寸 | 18±0.3 | 23±0.3 | 6.5±0.2 | 7±0.3 | 17±0.3 | 5.5±0.1 | 3±0.1 | 8.00 | | 涂装尺寸 | 18.3±0.3 | 23.3±0.3 | 6.8±0.2 | 6.8±0.3 | 16.7±0.3 | 5.8±0.3 | 3.3±0.2 | 8.30 | | SQ2418 | 未涂装尺寸 | 17.6±0.3 | 24.4±0.3 | 6±0.3 | 6.3±0.3 | 20±0.3 | 5.6±0.1 | 2.25±0.1 | 7.40 | | 涂装尺寸 | 18±0.4 | 24.9±0.3 | 6.3±0.3 | 6.2±0.3 | 19.7±0.4 | 5.9±0.3 | 2.6±0.2 | 7.80 | | SQ2823 | 未涂装尺寸 | 22.4±0.3 | 27.4±0.3 | 9.4±0.2 | 10.2±0.3 | 22.2±0.3 | 6.0±0.1 | 2.5±0.1 | 15.55 | | 涂装尺寸 | 22.9±0.3 | 27.9±0.3 | 9.8±0.2 | 10.1±0.3 | 22.1±0.3 | 6.4±0.1 | 2.9±0.1 | 16.22 | | SQ3324 | 未涂装尺寸 | 24.0±0.4 | 33.0±0.4 | 8.0±0.2 | 10.0±0.3 | 23.0±0.3 | 7.0±0.3 | 5.0±0.3 | 18.38 | | 涂装尺寸 | 24.5±0.4 | 33.5±0.4 | 8.3±0.2 | 9.7±0.3 | 22.7±0.3 | 7.4±0.3 | 5.4±0.3 | 19.12 |
|
